一、设计概述:

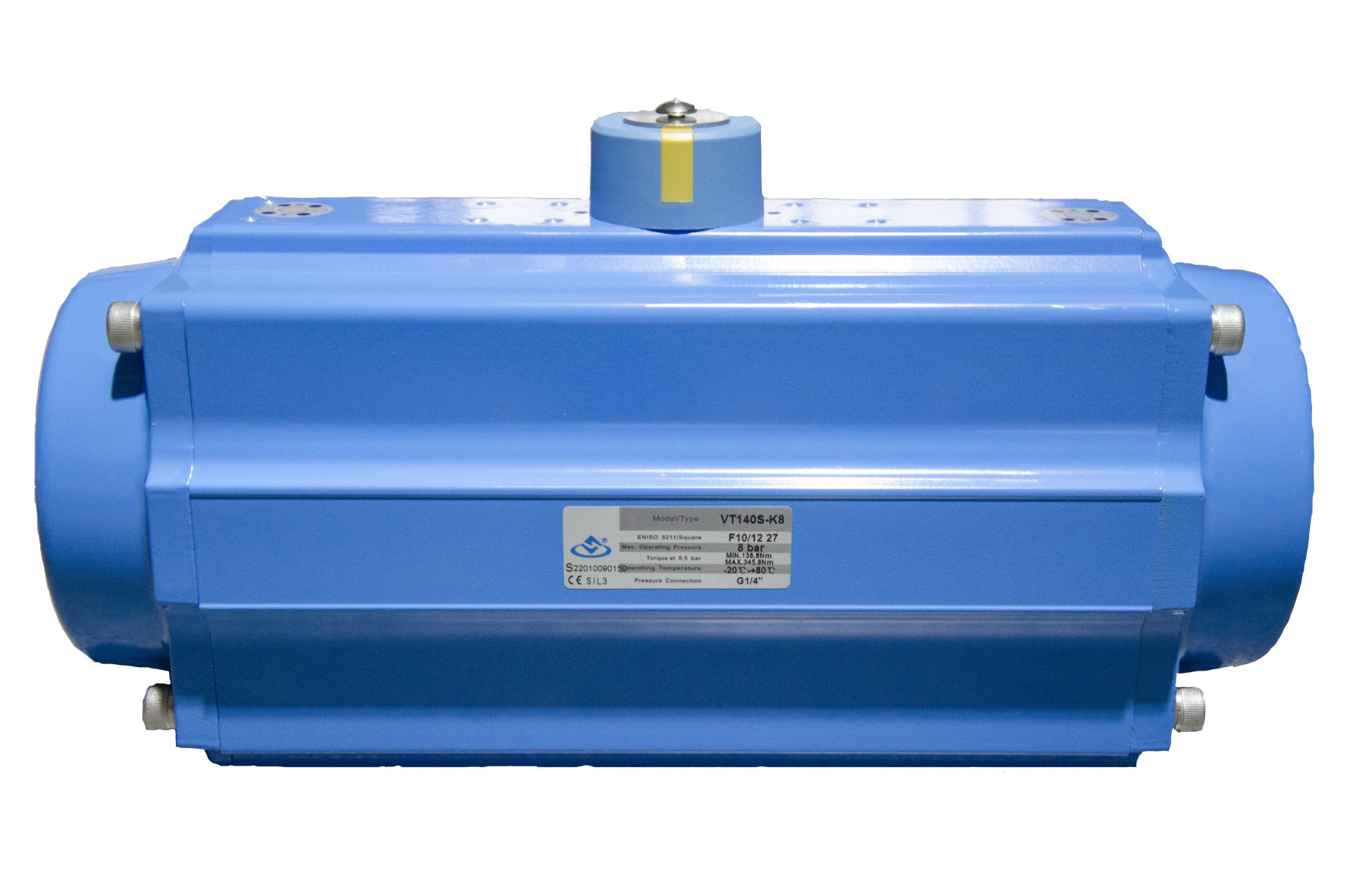

VT系列气动执行器采用了新型的齿轮齿条传动机构,综合了目前最新的气动执行器技术和应用材料,基于丰富的现场安装和产品应用经验创新设计而成。
二、产品优点:
1.高性能和高可靠性。
2.全面符合最新国际规范。
3.更多的适用规格和更高的性价比。
4.更好的工业造型更适合各种应用环境。
三、结构:
1.一体式通用紧凑设计:同型号的双作用和弹簧复位执行机构,具有相同的缸体和端盖,可通过增加或拆除弹簧来进行现场转换,减少产品备件型号,极大地方便了用户的现场应用。
2.全面符合最新的国际规范,包括ISO5211、DIN3337和VDI/VDE3845等。完全支持NUMAR标准,具备良好的可互换性,便于安装电磁阀、限位开关等相关附件。
3.采用双活塞齿轮齿条的结构设计:具有结构紧凑、使用寿命长、动作迅速等优点。安装位置对称的设计,可通过简单的活塞对调方式来简易地改变转向。
4.外部的2个独立行程调节螺钉:能够方便而精确地在2个方向上进行±4°的调节。从而使执行机构在全开和全关的位置与阀门位置保持一致。
5.齿条和活塞上的复合轴承以及导向环:可确保操作精确、低摩擦及长寿命,并可有效防止输出轴断裂。
6.轴承导向一体化齿轮设计,提高了安全性,并采用镀镍处理,抗断裂性能更好,使用寿命更高。
7.齿轮和齿条上的高精度齿形::使得齿轮和齿条的啮合间隙更小,传动更精确,输出功率更大。
8.压制的铝质缸体:内部和外部 都采用了防腐措施,气缸内表面经过了细磨处理,使得摩擦系数更低,产品使用寿命更长。
9.组合式预负荷弹簧座,具有特殊镀层的弹簧适用于各种场合,更安全、更抗腐蚀。
10.高质量的轴承,密封性好且摩擦系数低、使用寿命长,适用温度范围广。
11.内外部均采用高品质的不锈钢紧固件,具有良好的长期抗腐蚀能力。
12.带NAMUR标准槽的多功能位置指示器:既提供了简单清晰的可视化指示,并能够方便地连接标准通用的各类传感部件。
